EWFS Unterputzempfänger
Die cleveren EWFS Komponenten
| Kompakt | Montage in einer Unterputzdose |
| Kostengünstig | Einfache Installation und Nachrüstung |
| Vielseitig | Funkempfänger für jede Anforderung |
Produkt Ausführungen

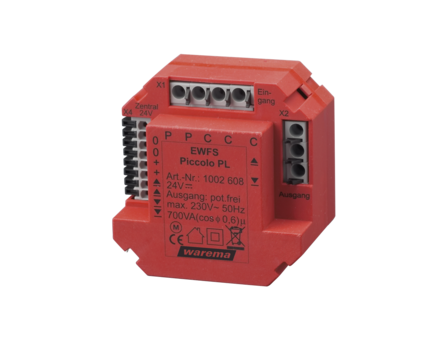

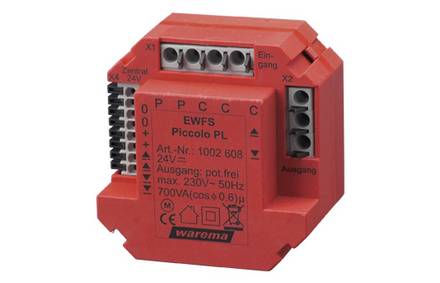

EWFS Piccolo PL/FZL UP
Merkmale
- Unterputz-Funkempfänger zur direkten Ansteuerung von 230 V AC Sonnenschutzantrieben über einen EWFS Sender
- potentialfreie Schaltkontakte
- PL: Permanentlogik zur Ansteuerung von Stoffprodukten und Rollladen
- FZL: Funk-Zeitlogik zur Ansteuerung von Lamellenprodukten
- Die Versorgung mit 24 V DC erfolgt über eine vorhandene Zentralsteuerleitung, eine Geschossansteuerung oder ein 24 V DC Netzteil
- Ansteuerung mit einer Sonnenschutzzentrale, z. B. Wisotronic, über Zentraleingang (24 V DC) möglich
- kompakte Bauweise ermöglicht Montage in einer Unterputzdose
- Für den Einsatz in kleinen Objekten geeignet (bis zu ca. 30 Anlagen)
Produkt & Zubehör
| Produkt | Artikel-Nr. |
| EWFS Piccolo PL UP | 1002608 |
| EWFS Piccolo FZL UP | 1002626 |
| Zubehör | Artikel-Nr. |
| Schaltnetzteil 24 V / 1,25 A UP | 2016370 |
| Netzteil 24 V DC / 1,0 A AP | 629054 |
| Schaltnetzteil 24 V / 2,5 A AP | 1002648 |
| Schaltnetzteil 24 V / 2,5 A REG | 1002647 |
| Geschossansteuerung Standard AP | 1002253 |
| AP-Gehäuse | 317030 |
Technische Daten
| Betriebsspannung | 24 V DC |
| Ausgang | potentialfrei, max. 700 VA bei 230 V AC |
| Sendefrequenz | 433,92 MHz |
| Logikverhalten | PL bzw. FZL |
| Laufzeit hoch/tief | 3 Minuten |
| Schutzart | IP 20 |
| Schutzklasse | II |
| Montage | Unterputz |
| Abmessungen | 48,5 x 48,5 x 30 mm |

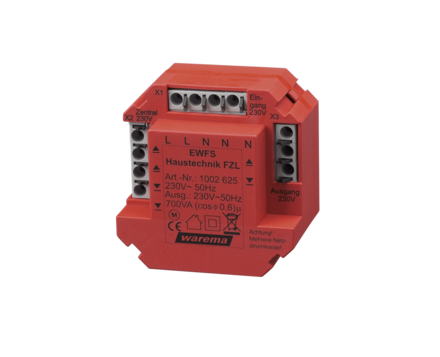

EWFS Haustechnik PL/FZL UP
Merkmale
- Unterputz-Funkempfänger zur direkten Ansteuerung von 230 V AC Sonnenschutzantrieben über einen EWFS Sender
- PL: Permanentlogik zur Ansteuerung von Stoffprodukten und Rollladen
- FZL: Funk-Zeitlogik zur Ansteuerung von Lamellenprodukten
- die Versorgung des Empfängers erfolgt über eine 230 V AC Anschlussleitung
- Ansteuerung mit einer Sonnenschutzzentrale, z. B. Wisotronic, über Zentraleingang (230 V AC) möglich
- kompakte Bauweise ermöglicht Montage in einer Unterputzdose
Produkt & Zubehör
| Produkt | Artikel-Nr. |
| EWFS Haustechnik PL UP | 1002594 |
| EWFS Haustechnik FZL UP | 1002625 |
| Zubehör | Artikel-Nr. |
| AP-Gehäuse | 317030 |
Technische Daten
| Betriebsspannung | 230 V AC / 50 Hz |
| Ausgang | 230 V AC / max. 700 VA |
| Sendefrequenz | 433,92 MHz |
| Logikverhalten | PL bzw. FZL |
| Laufzeit hoch/tief | 3 Minuten |
| Schutzart | IP 20 |
| Schutzklasse | II |
| Montage | Unterputz |
| Abmessungen | 48,5 x 48,5 x 30 mm |

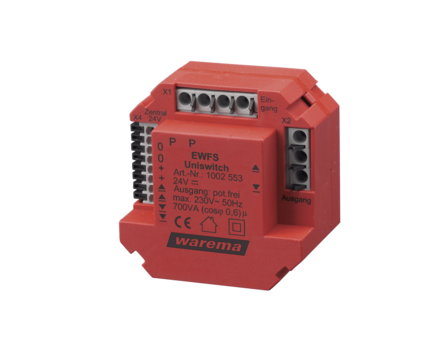

EWFS Uniswitch UP
Merkmale
- Unterputz-Funkempfänger zur direkten Ansteuerung von 230 V AC Sonnenschutzantrieben über einen EWFS Sender
- potentialfreie Schaltkontakte
- zur Ansteuerung von Motorsteuereinheiten / Schaltaktoren über deren Tastereingänge via EWFS
- Totmannverhalten führt den Fahrbefehl so lange aus, wie der Funksender betätigt wird
- die Versorgung mit 24 V DC erfolgt über eine vorhandene Zentralsteuerleitung, über eine Geschossansteuerung oder ein Netzteil
- kompakte Bauweise ermöglicht Montage in einer Unterputzdose
Produkt & Zubehör
| Produkt | Artikel-Nr. |
| EWFS Uniswitch UP | 1002553 |
| Zubehör | Artikel-Nr. |
| Schaltnetzteil 24 V / 1,25 A UP | 2016370 |
| Netzteil 24 V DC / 1,0 A AP | 629054 |
| Schaltnetzteil 24 V / 2,5 A AP | 1002648 |
| Schaltnetzteil 24 V / 2,5 A REG | 1002647 |
| Geschossansteuerung Standard AP | 1002253 |
| AP-Gehäuse | 317030 |
Technische Daten
| Betriebsspannung | 24 V DC |
| Ausgang | potentialfrei, max. 700 VA bei 230 V AC |
| Sendefrequenz | 433,92 MHz |
| Logikverhalten | Totmann |
| Schutzartz | IP 20 |
| Schutzklasse | II |
| Montage | Unterputz |
| Abmessungen | 48,5 x 48,5 x 30 mm |

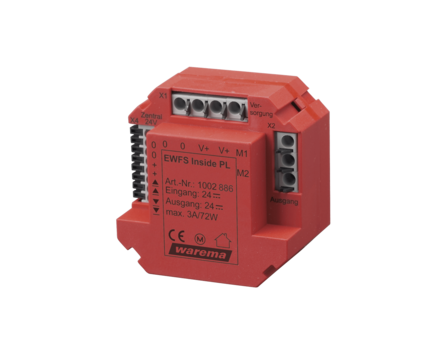

EWFS Inside PL UP
Merkmale
- Unterputz-Funkempfänger zur direkten Ansteuerung von 24 V DC Sonnenschutzantrieben über einen EWFS Sender
- potentialfreie Schaltkontakte
- PL: Permanentlogik zur Ansteuerung von Stoffprodukten
- zur Ansteuerung einer Verbundjalousie mit Motor DCD22E (Softwendung) einsetzbar
- die Versorgung mit 24 V DC erfolgt über eine vorhandene Zentralsteuerleitung, über eine Geschossansteuerung oder ein Netzteil
- Ansteuerung mit einer Sonnenschutzzentrale, z.B. Wisotronic, über Zentraleingang (24 V DC) möglich
- kompakte Bauweise ermöglicht Montage in einer Unterputzdose
Produkt & Zubehör
| Produkt | Artikel-Nr. |
| EWFS Inside PL UP | 1002886 |
| Zubehör | Artikel-Nr. |
| Schaltnetzteil 24 V / 1,25 A UP | 2016370 |
| Netzteil 24 V DC / 1,0 A AP | 629054 |
| Schaltnetzteil 24 V / 2,5 A AP | 1002648 |
| Schaltnetzteil 24 V / 2,5 A REG | 1002647 |
| Geschossansteuerung Standard AP | 1002253 |
| AP-Gehäuse | 317030 |
Technische Daten
| Betriebsspannung | 24 V DC |
| Sendefrequenz | 24 V DC / max. 3A/72W |
| Logikverhalten | 433,92 MHz |
| Laufzeit hoch/tief | 3 Minuten |
| Schutzart | IP 20 |
| Schutzklasse | III |
| Montage | Unterputz |
| Abmessungen | 48,5 x 48,5 x 30 mm |
