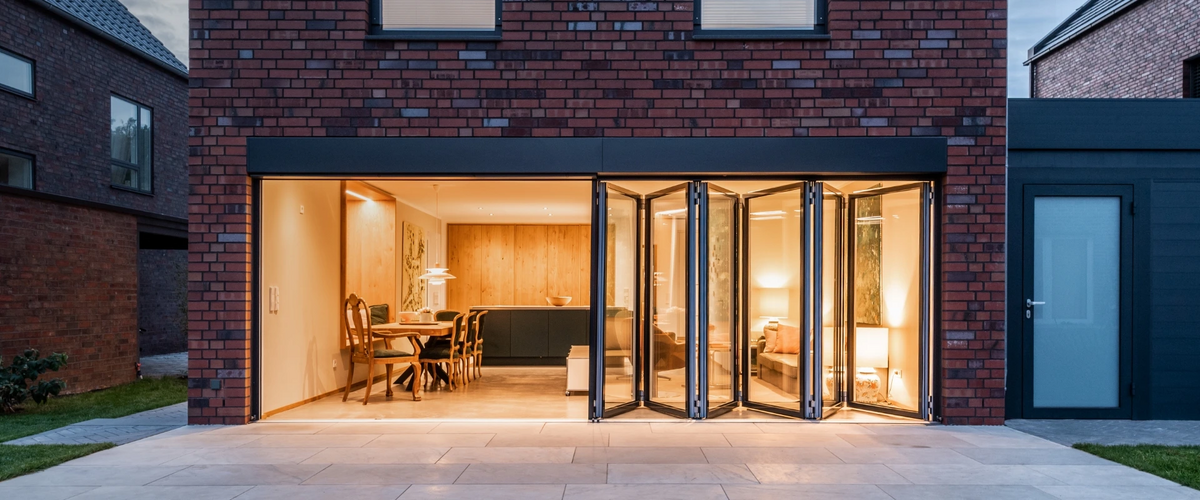

Glas Faltwand Highline
Maximale Transparenz bei minimaler Ansicht – mit Highline
Das Glas-Faltwand-System Highline erreicht trotz einer stabilen Bautiefe von 84 mm eine durchgehend schlanke Ansicht von nur 99 mm im Bereich der Flügelstöße. Möglich macht das der zentrale Baustein des Systems: der bionicTURTLE®. Dieser innovative Isoliersteg vereint mehrere Funktionen in einem Bauteil. Er sorgt nicht nur für eine besonders filigrane Profilkonstruktion, selbst bei großen und schweren Flügeln, sondern nimmt gleichzeitig Beschläge und Verriegelungselemente auf und trägt zur hervorragenden Wärmedämmung bei.
Systembeschreibung
Profilsystem
Das thermisch hochisolierende Aluminium-Profilsystem ist modular aufgebaut und in zwei Bautiefen verfügbar: 67 mm (Ecoline) sowie 84 mm (Highline). Die unten geführte Konstruktion reduziert die statische Beanspruchung des Sturzes erheblich. Die klar konturierte Profilgestaltung verleiht dem System eine moderne Erscheinung. Im Bereich des Flügelstoßes wird eine schmale Sichtbreite von nur 99 mm erreicht.
Zentrales Element ist der „bionicTURTLE®“ – ein durchgehender, multifunktionaler Isoliersteg aus glasfaserverstärktem Polyamid. Er vereint mehrere Aufgaben: die thermische Entkopplung, die Aufnahme von Beschlagteilen sowie den Ausgleich temperaturbedingter Ausdehnungen durch einen integrierten Schubverbund.
Die Flügel sind auf Gehrung ausgeführt und werden mit innenliegenden, geklebten und zusätzlich verpressten Eckverbindern sicher zusammengefügt. Eine geregelte Wasserableitung ist ebenso Bestandteil des Systems wie vollständig integrierte Lauf- und Führungsschienen. Verriegelungs- und Laufschienenebene sind voneinander getrennt. Für barrierefreie Übergänge steht eine flache, wohnraumtaugliche Bodenschiene zur Verfügung. Zudem ist eine verdeckt geführte Kabelführung optional integrierbar.
Dichtungstechnik
Zwei umlaufende Dichtungsebenen sorgen für zuverlässige Abdichtung bei konstanten Spaltmaßen und gleichmäßigem Anpressdruck – auch im Bereich der Flügelanschlüsse. Die Dichtverläufe bleiben durch die Beschlagtechnik vollständig unterbrechungsfrei. Für maximale Leichtgängigkeit sind ummantelte Schaumdichtungen mit optimierten Gleiteigenschaften im Einsatz. Optional ist eine Konvektionsraumunterbrechung verfügbar, um die Wärmedämmung weiter zu verbessern. Bei Bedarf kann das System mit bis zu drei Dichtungsebenen ausgestattet werden.
Ausführungsvarianten
Die Glas-Faltwände lassen sich je nach Bedarf nach innen oder außen öffnen – nach links, rechts oder in beide Richtungen. Flügelpaare, die gegensätzlich verschiebbar sind, sind ebenfalls realisierbar. Die Bodenschienen können sowohl ohne Anschlag als auch als flache, schwellenlose Variante nach DIN 18040 für barrierefreies Bauen ausgeführt werden.
Sicherheitsvarianten in RC2, RC2N oder RC3 sind optional erhältlich. Es besteht zudem die Möglichkeit, verdeckt liegende Kipp- oder Dreh-Kipp-Flügel innerhalb eines Flügelpaares zu integrieren. Durch die modulare Bauweise lassen sich unterschiedliche Elemente wie Falt-, Kipp-, Dreh-Kipp- oder Festflügel in einem Systemrahmen mit durchgängiger Bodenschiene kombinieren. Auch Varianten mit Brüstungen oder Oberlichtern innerhalb eines Rahmens sind umsetzbar.
Beschlagtechnik
Alle Beschläge befinden sich vollständig innerhalb der Profile – es gibt keine außenliegenden Lauf- oder Führungsschienen. Die Bedienung erfolgt komfortabel mit nur einer Hand. Für windbelastete Bereiche kann die verdeckt integrierte Flügelzentrierung „TwinX“ ergänzt werden.
Die Beschlagtechnik ist für große Flügelgewichte geeignet. Die Systembänder bieten eine langlebige und stabile Lösung. Eine einfache Justierung ist über die integrierte Anlagenjustierung im Blendrahmenfalz möglich – außerhalb des Dichtungssystems. Die formoptimierte Edelstahl-Laufschiene in Kombination mit taillierten Rollen sorgt für einen reibungsfreien, leisen Lauf ohne zusätzliche Führung. Kugelgelagerte Doppelrillenrollen mit Aushebesicherung garantieren verschleißarmen Betrieb über viele Jahre.
Zur Belüftung können Flügel optional arretierbar ausgeführt werden. Griffe im hochwertigen Solarlux-Design aus Edelstahl, arretierbare Einhandbedienungen mit 24 mm Hub sowie durchgangstaugliche Flügel mit drückerbetätigter Mehrfachverriegelung und Profilzylinder sind verfügbar.
Für Sicherheit bei Reinigung und Nutzung sorgt der „Cleaning Pin“ – ein speziell entwickelter Reinigungsbeschlag mit komfortabler Entriegelungsfunktion und Fehlbediensperre, ideal für nach innen öffnende Elemente. Fest definierte Verriegelungspunkte machen ihn für symmetrische und asymmetrische Flügelanordnungen einsetzbar. Ergänzt wird das Sicherheitskonzept durch Reed-Kontakte zur Verschlussüberwachung mit verdeckt geführter Verkabelung.
Mit dem patentierten „Comfort Snap“ lassen sich Flügel einfach und sicher einrasten. Die Befestigung der Profile erfolgt über statisch tragende Montageplatten mit Zentrierung und optionalen Dichtkissen. Schrauben im Rahmenfalz können mit Abdeckungen zusätzlich verdeckt werden.
Umweltaspekte
Die Fertigung erfolgt ressourcenschonend, und die umweltgerechte Entsorgung ist durch Zertifizierung nach DIN EN ISO 14001:2009 sichergestellt.
Produktionssicherheit
Das System wird unter ständiger werkseigener Qualitätskontrolle gefertigt und erfüllt die Anforderungen nach DIN EN 1090 (Ausführungsklassen EXC1 und EXC2). Die Zertifizierung nach DIN EN ISO 9001 gewährleistet durchgängig hohe Fertigungsstandards.
