Schiebesystem Proline S Mega
Fassadengestaltung mit flexiblen Glas-Schiebesystemen

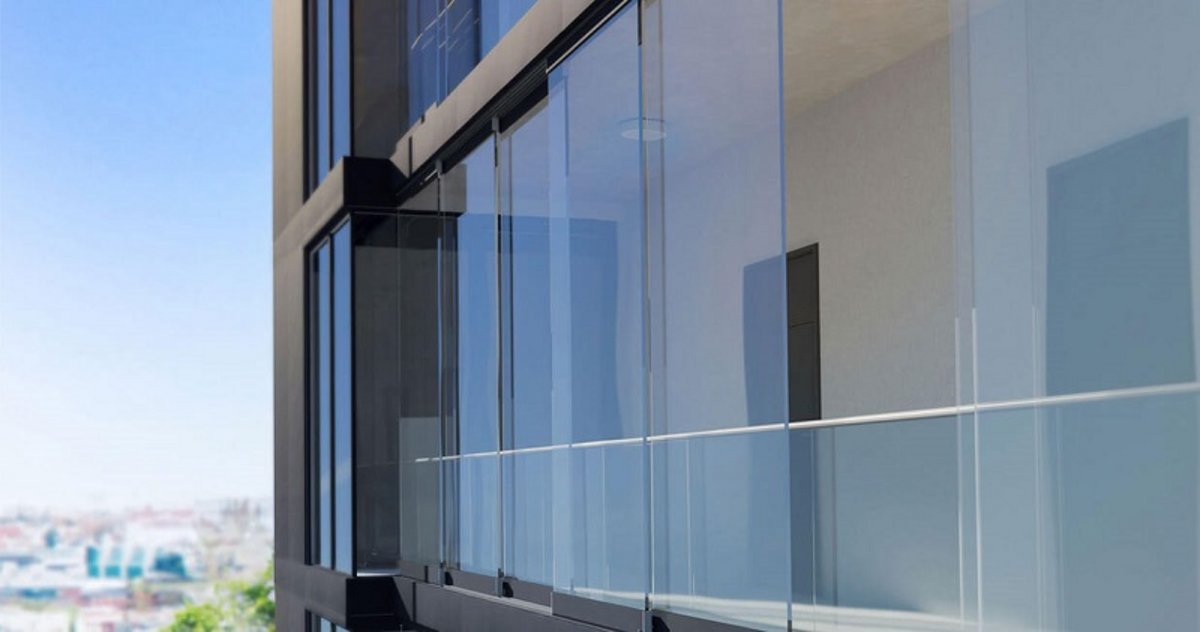

Flächenbündige Glasfassaden mit flexiblen Öffnungsoptionen stellen insbesondere in höheren Geschossen eine planerische und technische Herausforderung dar. Denn hier müssen erhöhte statische Anforderungen, gestalterische Ansprüche sowie Schall-, Wind- und Wetterschutz zuverlässig miteinander kombiniert werden.
Das Schiebesystem Proline S Mega meistert genau diese Anforderungen. Als transparentes Ganzglas-System bietet es sämtliche sicherheitsrelevanten Features – darunter eine integrierte Aushebe- und Absturzsicherung – und ist somit ideal geeignet für den Einsatz als flexible Fassadenverglasung in großen Höhen.
Systembeschreibung
PROFILSYSTEM
Ungedämmtes Ganzglas-Schiebesystem
Die Glasscheiben sind oben und unten linienförmig in Aluminiumprofilen befestigt. Verfügbar als 2- und 3-spurige Ausführungen. Wahlweise mit flacher oder Standard-Bodenschiene. Die Konstruktion erlaubt eine Senkung von 12 mm und eine Hebung von 5 mm. Die Laufschiene ist nach außen entwässert.
Transparente Griffmuscheln sorgen für ein dezentes Design.
Aluminiumprofile sind hochwertig veredelt: GSB- und Qualicoat-zertifizierte Pulverbeschichtung nach RAL oder Eloxal nach Euras. Die Laufschiene ist in Eloxal E6 EV1 (silber) ausgeführt. Seitliche Endkappen sind in Eloxal E6 EV1, optional in E6 C35 erhältlich.
ANSICHTEN
- Rahmenbreite: 22,5 – 48,5 mm
- Flügelbreite: 0 – 103 mm
- Flügelstoß: 0 – 50 mm
- Bautiefe Laufschiene: 74 / 122 mm
- Bautiefe Führungsschiene: 74 / 122 mm
- Bautiefe Flügel: 32 mm
VERGLASUNG
- Verwendbar mit 12 und 15 mm Einscheibensicherheitsglas (ESG) bzw. ESG-H oder bis 16 mm Verbundsicherheitsglas (VSG) mit Vierfachfolie
- Scheiben mit umlaufend polierten Kanten und jeweils zwei Bohrungen oben und unten
BESCHLÄGE
- Glasscheiben werden durch verdeckt liegende Klemmsysteme im Aluminiumprofil gehalten und zusätzlich verklebt
- Optional Mitnehmerfunktion zum gleichzeitigen Öffnen mehrerer Schiebeflügel
- Verdeckte Aushebesicherung unten im Flügelprofil
- Verdeckte Ausfallsicherung oben im Flügel
LAUFTECHNIK
- Kugelgelagerte, geräuscharme Edelstahl-Laufwagen mit je zwei Edelstahl-Laufrollen
- Verschleiß- und wartungsarme Edelstahl-Laufflächen
- Lauftechnik unten geführt
DICHTIGKEIT UND BELÜFTUNG
- Permanente Belüftung und effektiver Schlagregenschutz durch 50 mm Überdeckung der Flügel im geschlossenen Zustand
VERRIEGELUNG
- Bedienung der Verriegelung erfolgt über einen Schieber im unteren Flügelprofil von innen
- Selbstentriegelung: Beim Öffnen des ersten Flügels entriegelt sich der nächste automatisch
