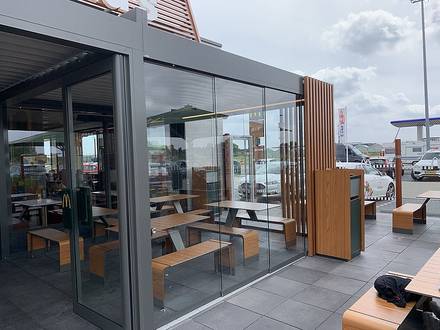

Ungedämmte Ganzglas Schiebesysteme SF 20
Schiebe-System SF 20
Profilsystem
- Schiebe-System
- unten aufstehende/laufende Konstruktion
- wahlweise mit eingelassener oder aufgesetzter Bodenschiene
- die eingelassene Bodenschiene ist für „Barrierefreie Wohnungen“
- nach DIN 18 025 verwendbar
- wahlweise mit oder ohne seitlichem Senkrechtrahmen
- wahlweise mit oder ohne senkrechtem Flügelrahmen
- Höhentoleranzen können bis 20 mm aufgenommen werden
Prüfungen
- Luftschalldämmung bis Rw = 17 dB nach DIN EN ISO 10140-2
- Messung der Durchbiegung Klasse 4 nach DIN EN 12211/12210 (10 mm Glas)
- wiederholtem Druck/Sog Klasse 4 nach DIN EN 12211/12210 (10 mm Glas)
- Sicherheitstest Klasse 4 nach DIN EN 12211/12210 (10 mm Glas)
Zusätzliche Merkmale
Beschlagtechnik
- alle Beschlagteile liegen verdeckt in den Profilen angeordnet.
- wartungsarme, nichtrostende und fehlbedienungssichere Beschlagteile
- Mitnehmerfunktion beim Schließen des Schiebeflügels
- verschiedene Griffe und Muscheln innen und außen möglich
- Verriegelung von innen und/oder außen möglich
- Hebelschloss von innen oder außen möglich
Laufwerke
- kugelgelagert und geräuschhemmende Laufrollen mit verschleiß-, und wartungsarmen Laufflächen
- die Laufwagen sind bis 5 mm höhenverstellbar.
- Tragfähigkeit der Laufwagen beträgt 80 kg/Flügel (maximales Flügelgewicht)
Dichtigkeit und Belüftung
- die senkrechte Überlappung der Schiebeflügel beträgt ca. 24 mm
- der Spalt zwischen den Gläsern beträgt ca. 8 mm (bei 10 mm Verglasung)
- Spaltabdeckung durch Aluminiumprofil mit Bürstendichtung
- Waagerecht oben sowie am Senkrechtrahmen werden auf der Innen- und Außenseite Bürstendichtungen eingesetzt
Verglasung
- 8 oder 10 mm heißgelagertes Einscheibensicherheitsglas (ESG-H)
