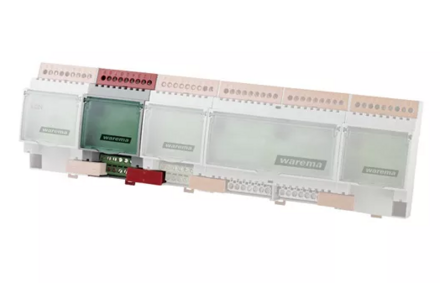

Warema BAline

BAline - Module für SMI

Intelligente Ansteuerung von Sonnenschutzantrieben

Clever Vermeidung von Ruhestromaufnahme
Intelligent Einzelne Motore werden nach Ersatz automatisch adressiert
Unkompliziert Spannungsversorgung über Steckbrücke
BAline - Module für SMI

Produkt Details

Merkmale

  • Anreihbarer Aktor mit 8 Universaleingängen für bis zu 16 230 V AC SMI Sonnenschutzbehänge in bis zu 16 Gruppen.
  • Ansteuerung von bis zu 16 230 V SMI Motoren in bis zu 16 Gruppen
  • integrierte Adressierung der SMI Motoren
  • einzelne Motore werden nach Ersatz automatisch adressiert
  • 8 Universaleingänge
    • wahlweise beschaltbar mit analogem oder digitalem Signal
    • für Taster, PWM-Signale bis 1 kHz, Quadratureingänge, Zähler, 0 – 10 V Sensoren
    • davon 4 Eingänge mit zuschaltbarem Pull-up-Widerstand
  • SMI-Antriebe abschaltbar zur Verhinderung deren dauerhafter Ruhestromaufnahme
  • Spannungsversorgung über Steckbrücke

Produkt & Zubehör

ProduktArtikel-Nr.
BAline MIO SMI 8I1002952
ZubehörArtikel-Nr.
Steckbrücken (5er Pack)
1002963
BAline steckbare Verbindungsleitung 0,8 m
634308
SMI Verteiler AP2011711
SMI Verteiler REG2011710

Technische Daten

Betriebsspannungtypisch 24 V DC
Ausgänge
TypSMI Schnittstelle
AnschlussartAusgänge: Schraubklemme 2,5 mm²
Eingänge: Schraubklemme 1,5 mm²
Eingänge
Normsignal (analog)0 – 10 V, 0 – 20 mA, 4 – 20 mA
digitalmin. 8 V DC
typ. 24 V DC
max. 36 V DC
AnschlussartSchraubklemme 1,5 mm²
SchutzartIP 20
SchutzklasseII
MontageartReiheneinbau (REG)
Abmessung3 TE
