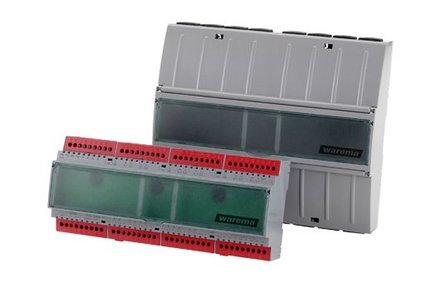

LONMSE 24 V
Intelligente Ansteuerung von Sonnenschutzantrieben
| Clever | Heiz- und Kühlunterstützung unter Berücksichtigung der Präsenz |
| Funktional | Szenarien zum einfachen Abruf komplexer Raumsituationen |
| Sicher | Integrierter Leitungsschutz mittels Feinsicherungen |
Produkt Details
Merkmale
- Aktor zur zentralen und lokalen Bedienung von bis zu vier unabhängig voneinander arbeitenden 24 V DC Sonnenschutzantrieben mit Inkrementalgeber
- besonders geeignet für Verbund-Jalousie und Jalousie im Isolierglas
- Anschlussmöglichkeiten
- 4 Sonnenschutzantriebe 24 V DC mit Inkrementalgeber
- 4 konventionelle Jalousietaster
- 4 Binärkontakte
- Ansteuerung der Antriebe über Polwendeschaltung und parametrierbare Pulsweitenmodulation
- Integrierter Leitungsschutz (Feinsicherungen)
- Funktionalität für jeden einzelnen Antrieb (Auszug)
- Jahresverschattung zur Berücksichtung des Schattenwurfs umliegender Gebäude u.ä.
- Lamellennachführung zur sonnenstandsabhängigen Winkelverstellung von Lamellenprodukten
- Cut-Off Begrenzung – Zur Vermeidung von Überhitzung kann die manuelle Bedienung bei Kühlunterstützung auf den Bereich „Cut-Off“ (aus Lamellennachführung) bis „geschlossen“ begrenzt werden
- Zeitschaltuhr für Fahrkommandos und Automatikfreigaben
- Szenarien z. B. zum einfachen Abruf komplexer Raumsituationen
- manuelle Bedienung
- zentrale Ansteuerung
- langsame Wendung und sanftes Anfahren
- Drehzahlregelung
- Heiz- und Kühlunterstützung unter Berücksichtigung der Präsenz
- Positionsrückmeldung
- Fahrursache
- parametrierbare Funktionalität mit Control Edit
- Fahrzykluszähler
- Unterstromerkennung zur Erkennung der Endlage
- Ermittlung der Behanglänge
- Ermittlung der Ist-Behangposition
- Aufputz-Gehäusevariante zur wirtschaftlichen dezentralen Installation, mit Zugentlastung
Produkt & Zubehör
| Produkt | Artikel-Nr. |
| LONMSE 4MDCR AP | 1002228 |
| LONMSE 4MDCR REG | 1002227 |
| Zubehör | Artikel-Nr. |
| Zugentlastungset für AP-Gehäuse | 1002236 |
| Manuelles Bediengerät MABE 12 | 1002631 |
Technische Daten
| Betriebsspannung | typisch 24 V DC (SELV) |
| Schutzart | IP 30 |
| Schutzklasse | III |
| Ausgänge | |
| Spannung | max. 26,4 V DC (SELV) |
| Motorstrom | 25 mA bei 20 % PWM 900 mA bei 100 % PWM |
| Eingänge | |
| örtlich Spannung aktiv | min. 8 V DC typ. 24 V DC max. 36 V DC |
| örtlich Spannung inaktiv | min. –0,5 V DC typ. 0 V DC max. 3 V DC |
| LON-Schnittstelle | |
| Übertrager | TP/FT-10 |
| Anschlussart | Steckklemme |
| Montageart | Aufputz (AP) Reiheneinbau (REG) |
| Abmessungen | 210 x 180 x 60 mm (AP) 12 TE (REG) |
