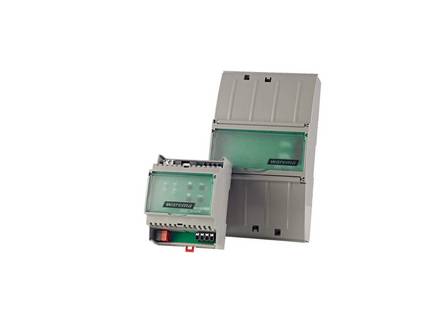

KNX Sonnenschutzaktor 24 V DC
Intelligente Ansteuerung von Sonnenschutzantrieben
| Komfortabel | Federkraftklemmen zur einfachen Montage |
| Intelligent | Voreingestellte Parameter für unterschiedliche Sonnenschutzprodukte |
| Sicher | Wechselbare Feinsicherungen, Sicherheitsobjekte, Einschränkung der Automatikeingänge u.v.m. |
Produkt Details
Merkmale
- KNX Sonnenschutzaktor zum Schalten von 24 V Antrieben mit Polwendeschaltung (mit Binäreingängen in der AP-Variante)
- 4 Ausgangskanäle (Polwendeschaltung) individuell parametrier- und ansteuerbar
- Vorwahl Ausgang für Jalousie/Raffstore, Rollladen-/Textiler Sonnenschutz oder Fenster-Markise mit ZIP-Führung mit voreingestellten Grundparametern
- Drehrichtungsumkehr per ETS programmierbar
- Mindestpause zwischen Schaltvorgängen aller Relais des Aktors zu aktivierbar
- gemeinsamer 24 V Anschluss
- Wechselbare Feinsicherung für Leitungsschutz
- Spannungseingangsklemme als Schraubklemmen, alle anderen Klemmen: Federkraftklemmen
- 3 globale Sicherheitsobjekte unterschiedlicher Priorität mit zyklischer Überwachung, ein weiteres Sicherheitsobjekt pro Ausgang
- Zuordnung und einstellbare Reaktion auf Sicherheitsobjekte bei Alarm bzw. nach Alarm
- Freigabe oder Abschaltung der Automatikeingänge (z. B. Sonnenautomatik, Lamellennachführung) mit parametrierbarer Automatik-Wiederkehr-Funktion
- Automatik – Aufschaltung: Trennung von manuellem und Automatik-Eingang bei Behanghöhe und Lamellenstellung (Byte-Objekte)
- Möglichkeit, manuelle Bedienung durch die Automatikobjekte einzuschränken (Cut-Off etc.)
- 8 Szenenobjekte pro Ausgang
- Status Behanghöhe, Lamellenwinkel, Haltezeit Aktiv und Status Oberer Endlage
- Kriechgang bei Motoranfahrt parametrierbar
- in der AP-Variante:
- Not-/Handbedienung via Bluetooth und Smartphone-App (deaktivierbar)
- Betätigen der KNX Programmiertaste via Bluetooth und Smartphone-App
- Bluetooth kann per ETS deaktiviert werden
- Bluetooth-Code änderbar
- Handeslübliche (Jalousie-)Taster über 8 integrierte Binäreingänge anschließbar (frei am Bus verfügbar)
- in der REG-Variante:
- Not-/Handbedienung per Tasten mit integrierten LEDs
Produkt & Zubehör
| Produkt | Artikel-Nr. |
| KNX SA 4MDC REG | 2014572 |
| KNX SA 4MDC.8 AP | 2014573 |
| Zubehör | Artikel-Nr. |
| Zugentlastungsset für AP-Gehäuse | 1002236 |
Technische Daten
| Betriebsspannung | 24 V DC |
| Schutzart | IP 30 (AP) IP 30 (REG) |
| Schutzklasse | I |
| Montageart | Aufputz (AP) Reiheneinbau (REG) |
| Abmessungen | 106 x 180 x 60 mm (AP) 4 TE (REG) |
| Ausgänge | |
| Schaltleistung pro Antrieb | 72 W |
| Eingänge (in der Aufputzvariante) | |
| max. Länge Zuleitung | 200 m |
| KNX Schnittstelle | |
| Übertrager | TP 1 |
| Anschlussart | Steckklemmen |
