Für die direkte Montage am Fenster hat WAREMA die Fenster-System-Raffstoren (FSR) entwickelt.
Sie punkten durch unkomplizierte Planung, hohen Vormontagegrad und geringen Montageaufwand.
Die Raffstoren können unauffällig oder sichtbar in die Fassade integriert werden und fügen sich nahtlos in Wärmedämmverbundsysteme (WDVS), Putzfassaden oder vorhandene Schächte ein.
Zwei Ausführungen sind erhältlich:
Verdeckte Ausführung (FSR P):
Diese Raffstoren können dank einer Einputzblende unauffällig und nahezu unsichtbar in die Fassade integriert werden. Diese Ausführung ist speziell für Wärmedämmverbundsysteme (WDVS) ausgelegt - und erfüllt die EnEV 2014.
Sichtbare Ausführung (FSR E):
Bei der Ausführung FSR E werden die eckigen Blenden in die Fassade integriert und bleiben sichtbar. Dank einer großen Farbauswahl für Lamellen, Blenden, Führungsprofile und Unterschiene können Sie so individuelle farbliche Akzente setzen.

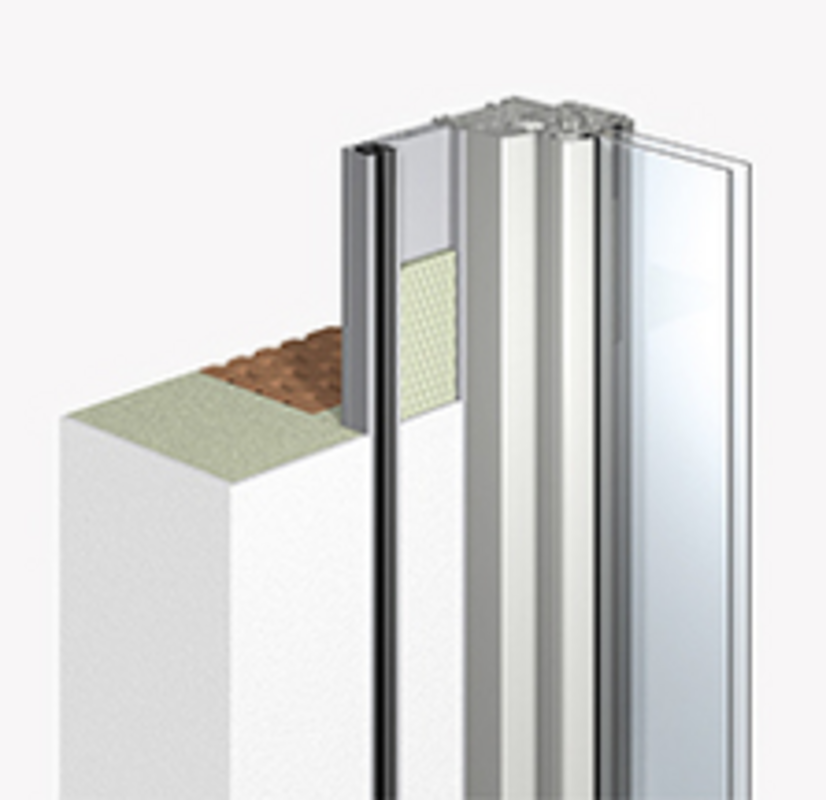

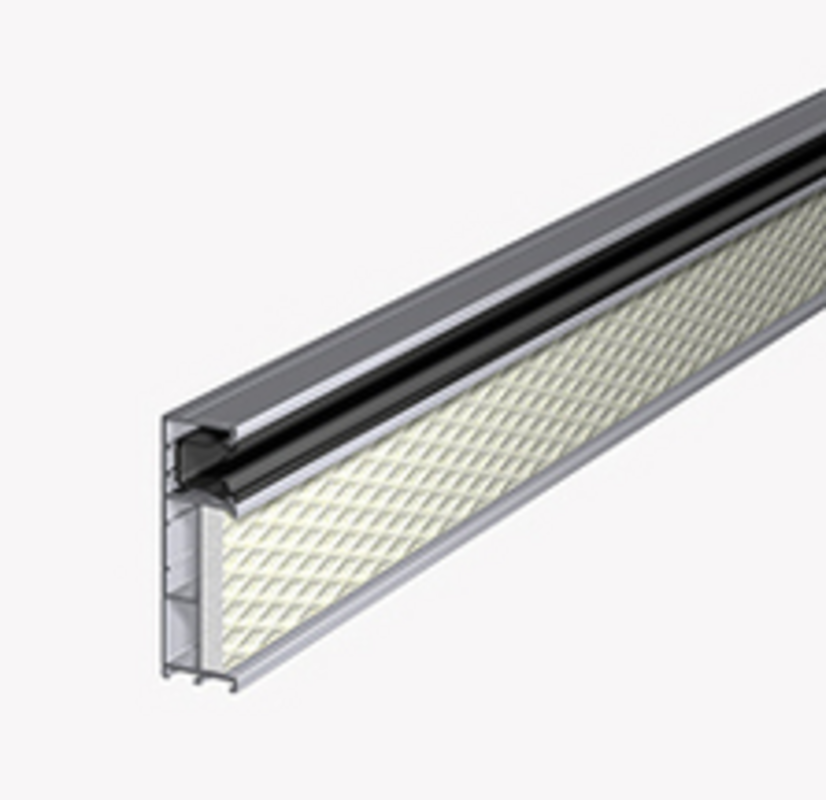

Patentiertes Führungsprofil zur Unterputzmontage (optional):
Im Bereich zwischen Fenster und Führungsprofil ist hier eine Putzträgerplatte gleich integriert. Die hochgefahrenen Raffstoren werden so nahezu unsichtbar.
Achtung: Nicht lieferbar in Österreich.
Insektenschutz
Die Raffstoren FSR E und FSR P können Sie zusätzlich mit Insektenschutz ausstatten. Dieser ist als Rollo oder Drehrahmen erhältlich. Eine Nachrüstung ist problemlos möglich.
Ihre Vorteile
Sichtbare oder verdeckte Integration in die Fassade
Seil- und Schienenführung möglich
Integration von Insektenschutz möglich
Keine Putzrisse dank fester Verbindung durch verschraubte Blende
Geräuschoptimierter Oberschienenträger serienmäßig
| Maße: | |
|---|---|
| min. Breite (mm) | 660 - 680* |
| max. Breite (mm) | 4000* |
| max. Höhe (mm) | 4000* |
| Fläche (m²) | 16* |
| Motor | |
|---|---|
| Antrieb |
| Typenbezeichnung | |
|---|---|
| FSR P/ FSR E |
(*) Achtung: abweichende Werte bei integriertem Insektenschutz!

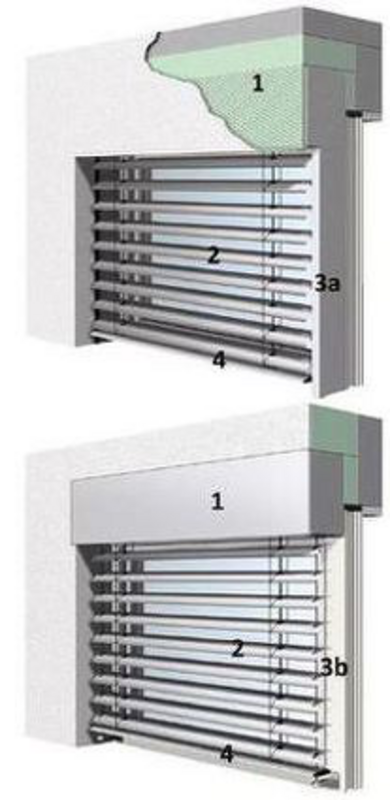

1. Blende
2 Ausführungen möglich:

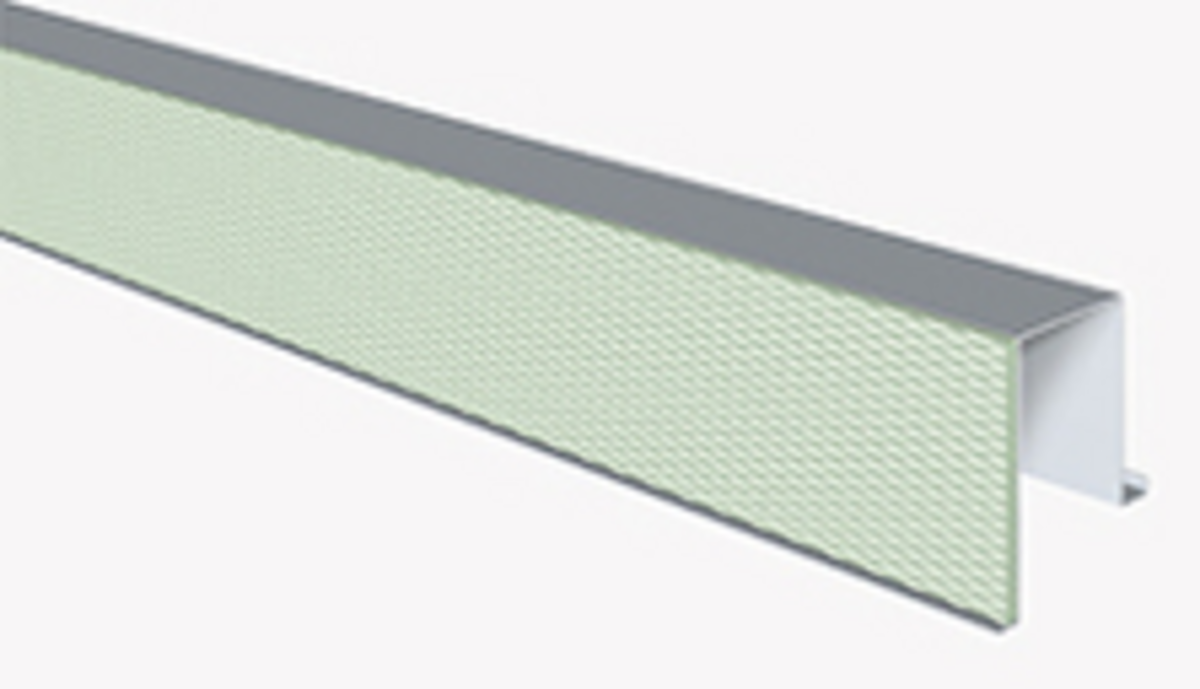

Einputzblende: FSR P

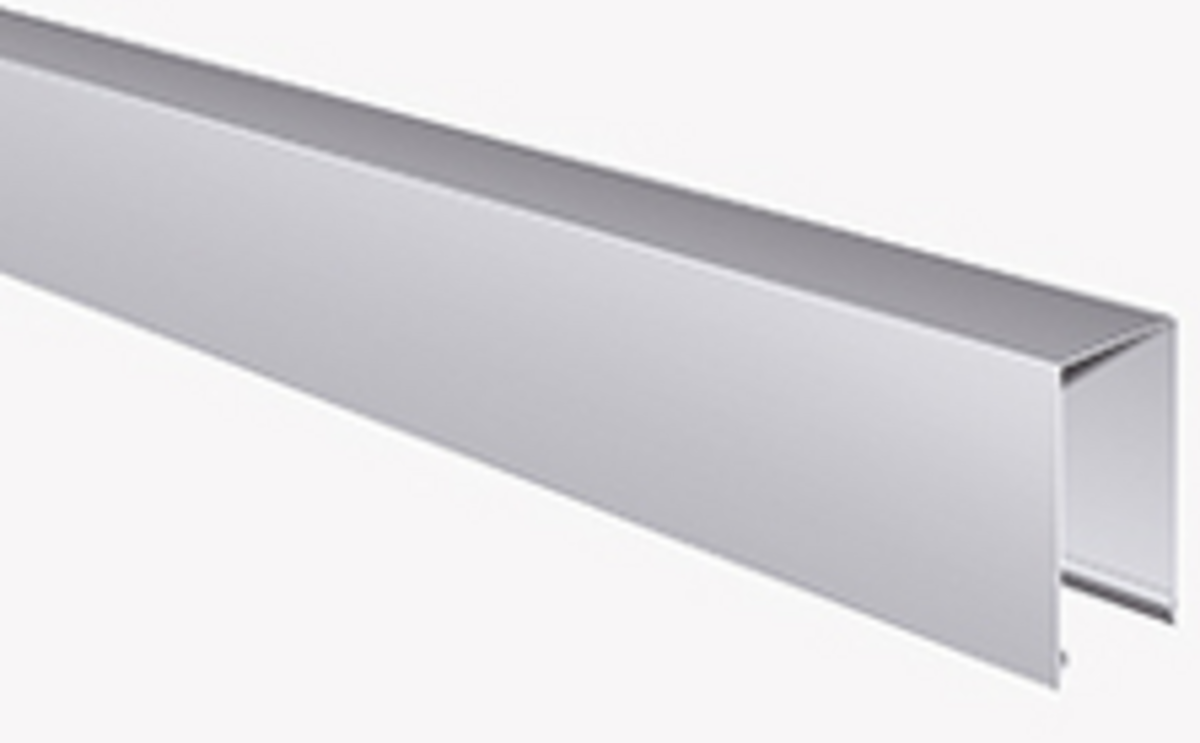

Sichtbare Blende: FSR E
2. Lamellen

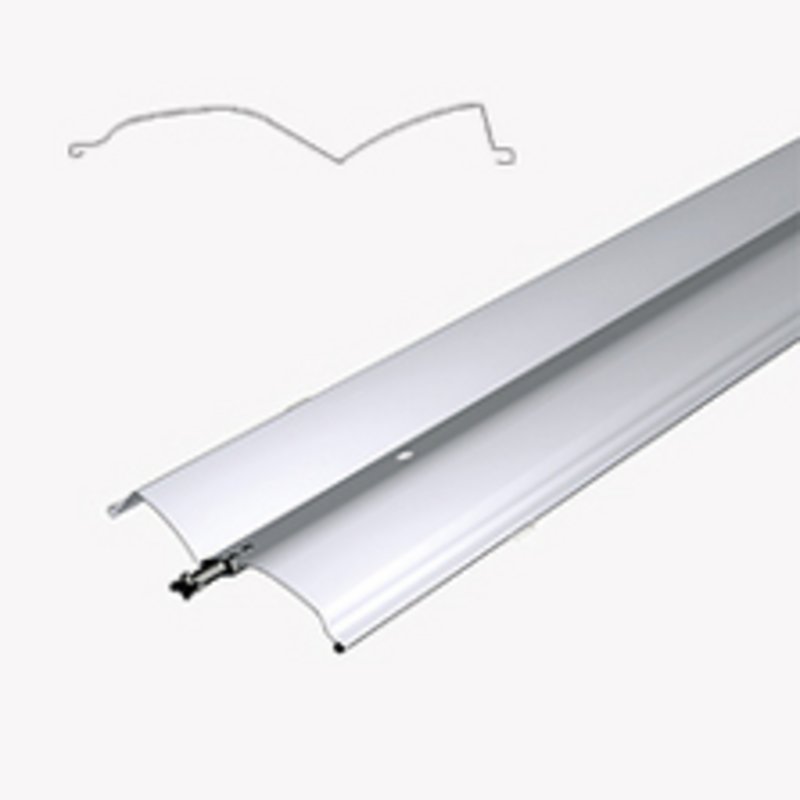

80 mm randgebördelte Lamellen (80 S)

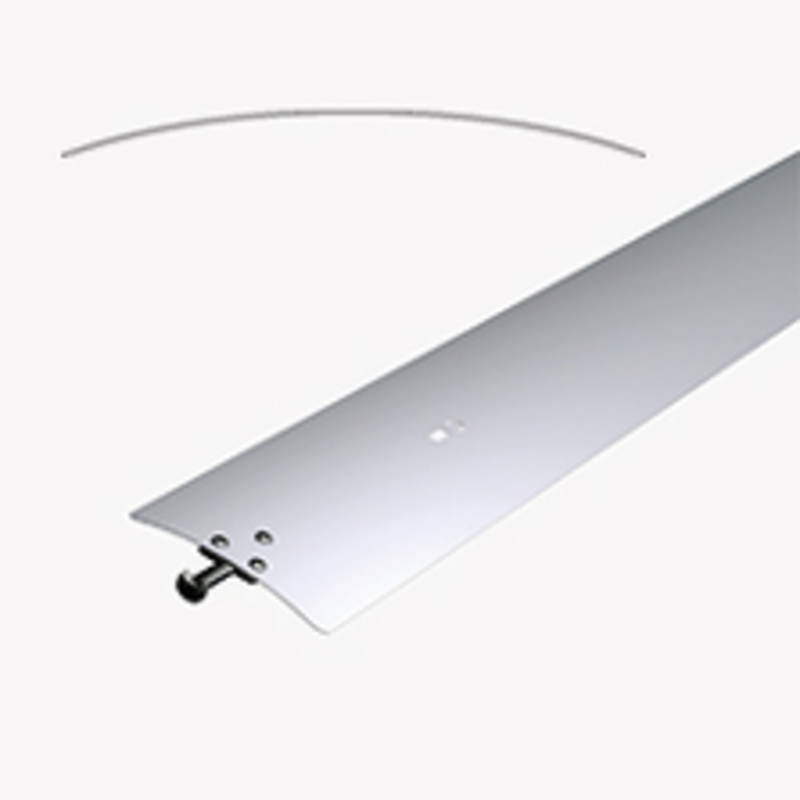

80 mm Flachlamellen
73/ 90/ 93 mm Abdunkelungslamellen
3. Seitliche Führung
(a) Führungsprofil
Stranggepresst, pulverbeschichtet, gewährleistet den einwandfreien Lauf der Lamellen, schwarze Keder zur Geräuschdämpfung
(b) Seilführung
Polyamidummantelte Stahldrahtlitze durch Stanzungen in den Lamellen, unterer Spannseilhalter aus Aluminium
4. Unterschiene
Aus strangepresstem Aluminium, pulverbeschichtet
Ausstattung und Zubehör
Lamellenfarben
Farben der weiteren Aluminiumteile
Integrierte Sturzdämmung
Weitere Informationen
Bedienungs-, Wartungs- und Reinigungshinweise
Einsatz unter Windlast
